TIM INFINITY / TEHNIČKA REŠENJA
Izrada delova i proizvoda od plastike po narudžbini, prema tehničkom crtežu, digitalnom 3D modelu, fizičkom uzorku ili definisanom zahtevu. TIM Infinity izrađuje nove, namenske i zamenske plastične delove prema geometriji, nameni i potrebnoj količini.
IZRADA PO ZAHTEVU
Projekat može da počne od tehničkog crteža, digitalnog 3D modela, fizičkog uzorka postojećeg dela ili definisanog zahteva za novi proizvod. Polazni podaci određuju dalji tok razvoja i izrade.

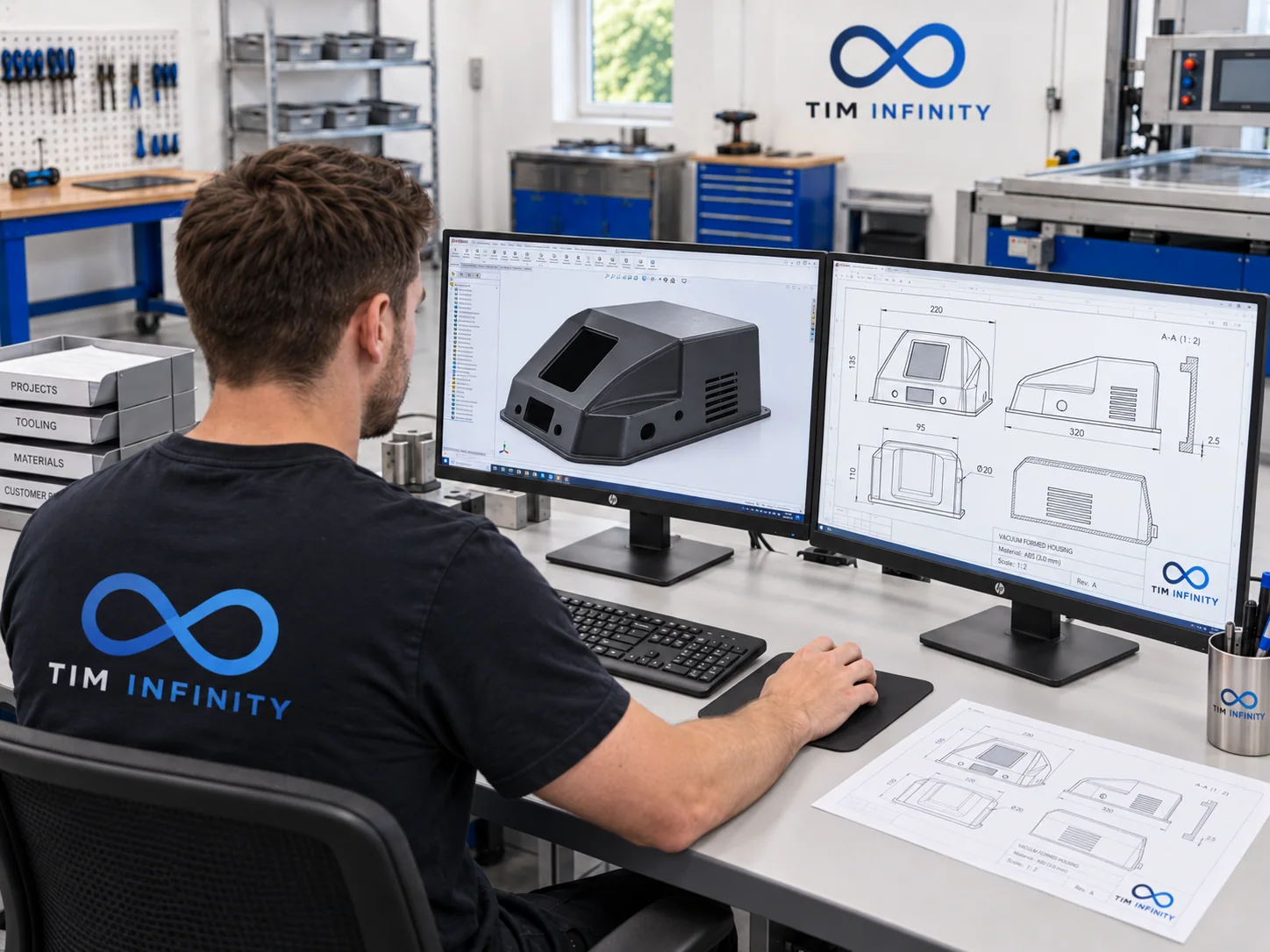

Kada postoji tehnički crtež ili digitalni 3D model, polazna geometrija dela već je definisana. Na osnovu dokumentacije proveravaju se dimenzije, radijusi, otvori, mesta uklapanja i drugi zahtevi važni za izradu plastičnog dela.
Ako tehnička dokumentacija ne postoji, fizički uzorak ili postojeći deo mogu biti polazna osnova za izradu novog ili zamenskog plastičnog dela. Uzorak se analizira i meri kako bi se definisala geometrija potrebna za dalji razvoj i izradu.
Kada ne postoji gotov crtež ni fizički uzorak, polazna osnova može biti definisan zahtev za novi proizvod ili komponentu. Razvoj obuhvata usklađivanje geometrije, funkcije, dimenzija, materijala i završne obrade sa namenom dela i planiranom količinom.
NAMENA I VRSTE DELOVA
Izrada delova i proizvoda po narudžbini podrazumeva da se oblik, dimenzije i funkcija proizvoda definišu prema konkretnom zahtevu, umesto izbora gotovog kataloškog dela. To može biti potpuno novi proizvod, komponenta postojećeg uređaja ili mašine, zamenski deo ili oblikovani plastični element prilagođen određenoj nameni.
Plastična kućišta, poklopci i zaštitni elementi izrađuju se prema geometriji konkretnog uređaja, mašine ili proizvoda. Mogu služiti za zaštitu unutrašnjih komponenti, zatvaranje određenog prostora ili formiranje spoljne površine proizvoda.
Deo može imati definisane otvore, završne ivice, mesta uklapanja i druge detalje koji se prilagođavaju konstrukciji na koju se postavlja.
Maske i obloge koriste se kada je potrebno oblikovati ili prekriti deo uređaja, opreme ili konstrukcije. Mogu imati zaštitnu, funkcionalnu i vizuelnu ulogu, kao i da definišu spoljašnji izgled proizvoda.
U ovu grupu spadaju unutrašnje i spoljašnje obloge, prednje i bočne maske, paneli, pokrivni elementi i druge oblikovane površine koje treba da prate postojeću geometriju i pravilno se uklope sa ostatkom proizvoda.

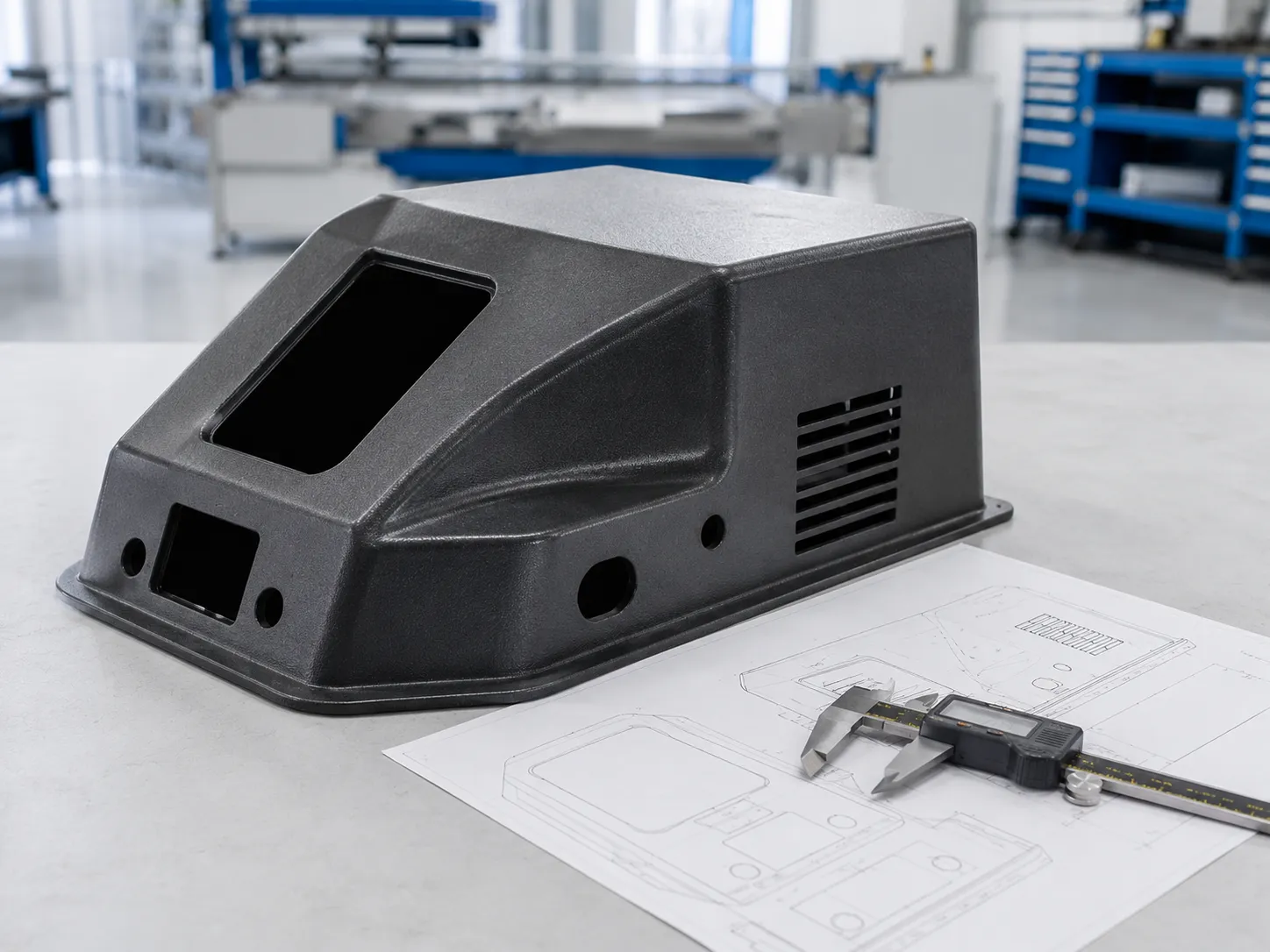

Namenski plastični deo nema unapred definisan standardni oblik niti mora da postoji kao gotov proizvod na tržištu. Projektuje se i izrađuje za konkretnu funkciju i poziciju u kojoj treba da se nalazi, prema načinu korišćenja, raspoloživom prostoru, dimenzijama i tehničkim zahtevima proizvoda.
To može biti pojedinačna komponenta uređaja, oblikovani zaštitni element, deo kućišta, providni ili neprovidni poklopac, tehnički element ili drugi proizvod kod kojeg standardno rešenje ne odgovara konkretnoj primeni.
Naručilac ne mora unapred da zna proizvodni postupak. Dovoljno je definisati funkciju dela, osnovne dimenzije, uslove korišćenja i zahteve koje proizvod treba da ispuni.

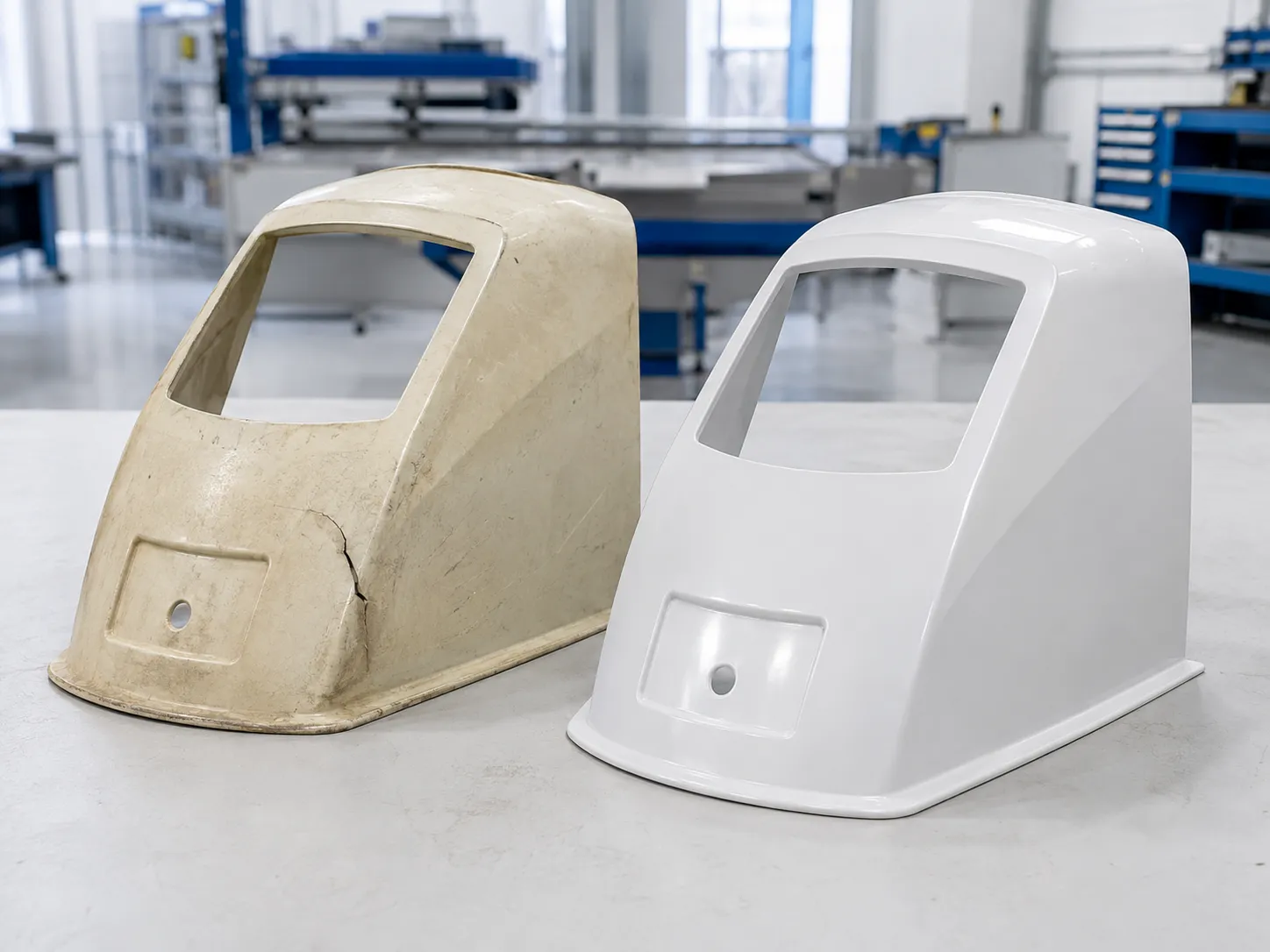

Kada originalni plastični deo više nije dostupan, kada je oštećen ili je potrebno napraviti njegovu zamenu, postojeći komad može poslužiti kao polazna osnova za razvoj novog dela.
Na osnovu fizičkog uzorka mogu se analizirati dimenzije, oblik, položaj otvora, način uklapanja i druge relevantne karakteristike.
Nakon toga se procenjuje da li deo može da se reprodukuje odgovarajućim proizvodnim postupkom i da li su potrebna prilagođavanja kako bi nova verzija pouzdano obavljala svoju funkciju. Po potrebi se pojedini detalji mogu prilagoditi radi boljeg uklapanja, izrade ili korišćenja novog dela.
TEHNOLOGIJA IZRADE
Plastični delovi po narudžbini mogu se proizvoditi različitim postupcima, u zavisnosti od geometrije i dimenzija proizvoda, materijala, funkcije dela i potrebne količine.
TIM Infinity je specijalizovan za izradu oblikovanih plastičnih delova postupkom termoformiranja plastike. Ovaj postupak može biti odgovarajući za kućišta, poklopce, maske, obloge, panele, providne zaštitne elemente, plastične kalupe i druge proizvode sa većim oblikovanim površinama.
Da li konkretan proizvod može da se izradi termoformiranjem procenjuje se prema geometriji, dimenzijama, dubini oblikovanja, materijalu i drugim zahtevima dela.
IZBOR TEHNOLOGIJE
Izbor proizvodnog postupka ne treba da počne nazivom tehnologije, već zahtevima konkretnog proizvoda.
Termoformiranje se razmatra kod delova koji se mogu oblikovati iz termoplastične ploče ili folije i kod kojih su potrebne veće oblikovane površine, kućišta, poklopci, maske ili obloge.
3D štampa je pogodna za prototipe, male serije i manje geometrijski složene delove. Omogućava izradu veoma kompleksnih oblika bez posebnog alata, ali je radni volumen štampača ograničenje kod većih delova. Kod proizvoda sa velikim vidljivim površinama slojevita struktura i tragovi štampe često zahtevaju dodatnu obradu ako se traži ujednačen vizuelni kvalitet.
Brizganje plastike može imati prednost kod proizvoda sa složenim detaljima, preciznim ponavljanjem geometrije i veoma velikim serijama, ali zahteva drugačiju konstrukciju i investiciju u alat.
Zato se odgovarajući postupak određuje prema konkretnom delu, a ne samo prema željenom materijalu ili količini.
Kako procenjujemo da li je termoformiranje odgovarajući postupakMATERIJALI
Za izradu plastičnih delova bira se materijal koji odgovara nameni proizvoda, geometriji, mehaničkim i vizuelnim zahtevima i uslovima korišćenja. Kod termoformiranja koriste se različiti termoplastični materijali, u zavisnosti od konkretnog proizvoda.
U zavisnosti od zahteva projekta mogu se koristiti PS/HIPS, ABS, PETG, PVC, PMMA, PP i PE. Izbor materijala utiče na krutost, žilavost, izgled površine, providnost, mogućnost oblikovanja i ponašanje dela u eksploataciji.
Pogledajte materijale za izradu plastičnih delovaKOLIČINE
Projekat može biti usmeren na izradu jednog plastičnog dela, funkcionalnog prototipa, probne male serije ili ponovljene proizvodnje već potvrđenog proizvoda. Potrebna količina zavisi od namene dela, troška razvoja i alata, materijala i zahteva konkretnog projekta.
Kod novog proizvoda prototip ili probni deo može poslužiti za proveru geometrije, dimenzija, uklapanja i izgleda pre odluke o daljoj proizvodnji. Kada je deo potvrđen, proizvodnja se može ponavljati u količinama koje odgovaraju potrebama projekta.
Ne definišemo univerzalni minimalni ili maksimalni broj komada — opravdanost i mogućnost izrade procenjuju se za svaki projekat pojedinačno.
PROCENA IZVODLJIVOSTI
Pre početka razvoja i izrade procenjuju se geometrija i dimenzije dela, dubina i oblik površina, radijusi i prelazi, način uklapanja, izbor materijala, zahtevani izgled i uslovi eksploatacije.
Procena služi da se utvrdi da li je deo moguće izraditi planiranim postupkom bez nepotrebne izmene konstrukcije i da li je potrebno prilagoditi pojedine detalje pre izrade alata ili prototipa.
Na osnovu tih podataka definišu se realne mogućnosti izrade i naredni koraci projekta.
PODACI ZA PROCENU
Za početnu procenu nije neophodno imati kompletnu tehničku dokumentaciju. Polazni podaci mogu biti različiti, u zavisnosti od toga da li se izrađuje novi proizvod, deo prema dokumentaciji ili zamena postojećeg dela.
Pošaljite podatke o deluOmogućava pregled osnovne geometrije, dimenzija, otvora, radijusa i drugih definisanih karakteristika dela.
Koristan je kod izrade zamenskog ili reprodukovanog proizvoda kada originalna tehnička dokumentacija nije dostupna.
Mogu biti dovoljna polazna osnova za početnu procenu kada crtež, model ili fizički uzorak još nisu dostupni.
Važno je definisati gde će se deo koristiti, kakvim mehaničkim, temperaturnim ili drugim uslovima može biti izložen i koje funkcionalne zahteve mora da ispuni.
Navesti da li je potreban pojedinačni uzorak, prototip, probna ili mala serija, odnosno ponovljena proizvodnja već definisanog dela.
Materijal, boja, providnost, izgled i tekstura površine, završna obrada, otvori, mesta uklapanja i drugi zahtevi relevantni za konkretan proizvod.
PROJEKTI
Beli ABS 3 mm · serija 350 komada
PS 2 mm · prototip + 50 komada
Beli HIPS 1,5 mm · funkcionalni prototipovi
ČESTA PITANJA
POŠALJITE ZAHTEV
Pošaljite tehnički crtež, digitalni 3D model, fotografije, fizički uzorak ili osnovni opis dela koji želite da izradite. Na osnovu dostupnih podataka možemo da procenimo mogućnost izrade i predložimo naredne korake.
Pošaljite zahtev
